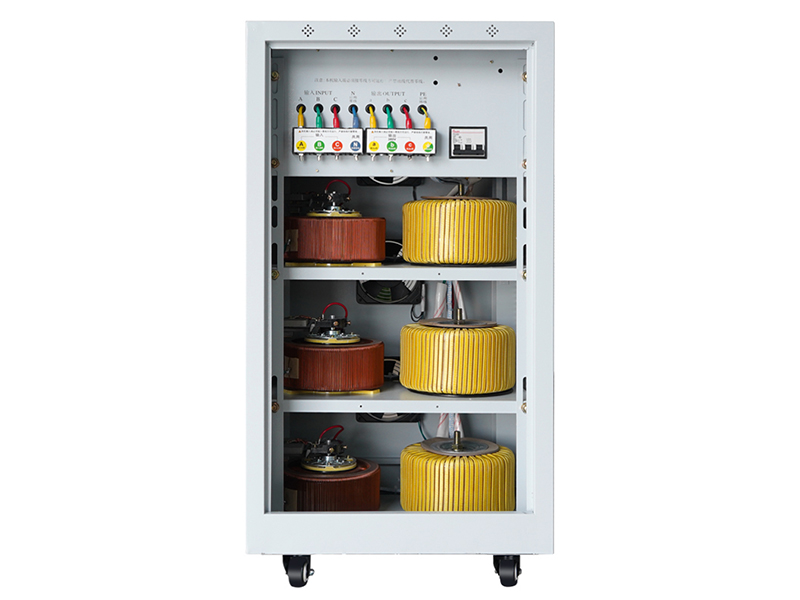

مثبت الجهد AC (استبليزر) يتكون من منظم الجهد ودائرة التحكم ومحرك سيرفو. عندما يتغير جهد الدخل أو الحمل، تقوم دائرة التحكم بأخذ عينات ومقارنة وتضخيم ثم تشغيل محرك سيرفو للدوران، مما يؤدي إلى تغيير موضع فرشاة الكربون الخاصة بمنظم الجهد. من خلال الضبط الآلي لنسبة دوران الملف، يتم الحفاظ على استقرار جهد الخرج.
عندما يتجاوز جهد الخرج 10% من الجهد المقنن، سوف يتم قطع طاقة الخرج بعد تأخير لمدة من 3 إلى 5 دقائق.
عندما تكون معدات التحميل تعرضت لعطل دائرة قصر، سوف يتم قطع قدرة الإدخال.
عندما يتجاوز الحمل تيار الخرج المقنن، سيتم قطع طاقة الخرج.
عند فقدان أي من الطاقة ثلاثية الطور في شبكة قدرة الدخل، سوف يتم فصل مثبت الجهد آلياً لحماية المعدات.
داخلي
الارتفاع يجب أن لا يزيد عن 1500 متر
من -15 إلى 40 درجة مئوية

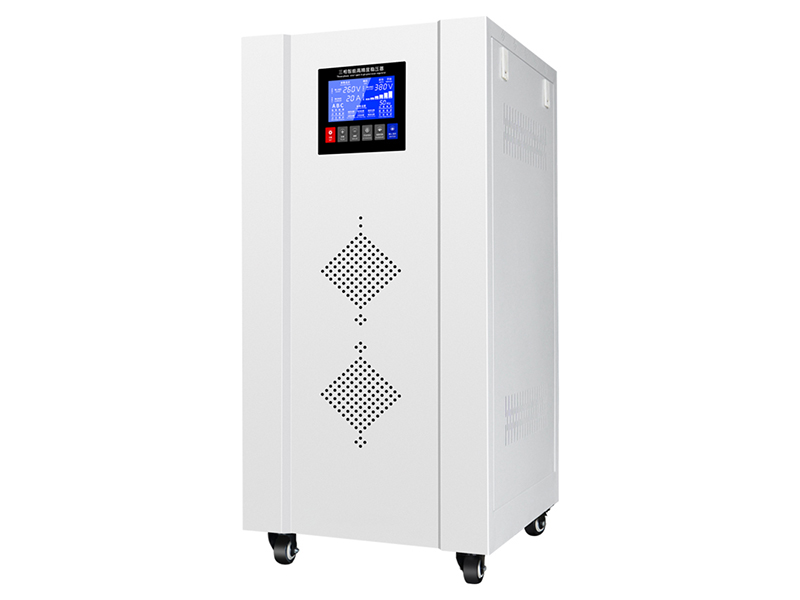

| الموديل | TNS6-40KVA |
| السعة المقننة | 40kVA |
| جهد الدخل | من 200 إلى 450 فولت، ثلاثي الطور |
| جهد الخرج | ثلاثي الطور، 220 فولت ±1%-3%، يمكن ضبط جهد الخرج |
| شكل موجة الخرج | موجة جيبية، لا يوجد فقد إضافي في شكل الموجة |
| وظيفة الضبط | يمكن ضبط دقة جهد الخرج، الحماية من الجهد الزائد، الحماية من الجهد المنخفض، الحماية من درجة الحرارة الزائدة، الحماية من التحميل الزائد بواسطة مفاتيح اللوحة |
| وظيفة الحماية | مع الجهد الزائد، وعدم اكتشاف الطور، ودرجة الحرارة الزائدة، والحماية من الحمل الزائد، ووظيفة التسخين تحت الجهد الكهربي، وحماية دائرة القصر |
| قيمة الحماية من زيادة الجهد | جهد الخرج 430 فولت ±4 فولت |
| قيمة الحماية من انخفاض الجهد | جهد الخرج 320 فولت ±4 فولت، لا يتم ضبطه بانتظام تحت حماية الجهد |
| عامل قدرة الحمل | 0.8 |
| زمن الضبط | عندما يتغير الجهد بنسبة 10% أقل من 1 ثانية |
| تشوه شكل الموجة | لا يوجد تشويه إضافي للشكل الموجي |
| قوة العزل | 1500 فولت لكل دقيقة |
| مقاومة العزل | ثلاثي الطور أكبر من 2 ميجا أوم |
| الأبعاد | 460×422×880mm |
| قياس التعبئة والتغليف | 470×505×970mm |
| مستوى العزل | تصنيف E |
| كفاءة التشغيل | ＞95% |
| تردد التشغيل | 50/60HZ |
| سعة التحميل الزائد | مرة واحدة للتصنيف الحالي لمدة 40 ثانية |
| مقاومة العزل | ثلاثي الطور أكبر من 2 ميجا أوم |
| تصنيف العزل | تصنيف E |
| بيئة التشغيل | درجة الحرارة: من -10 إلى +40 درجة مئوية، الرطوبة: أقل من 95% |
| ارتفاع درجة الحرارة | ≤60° |

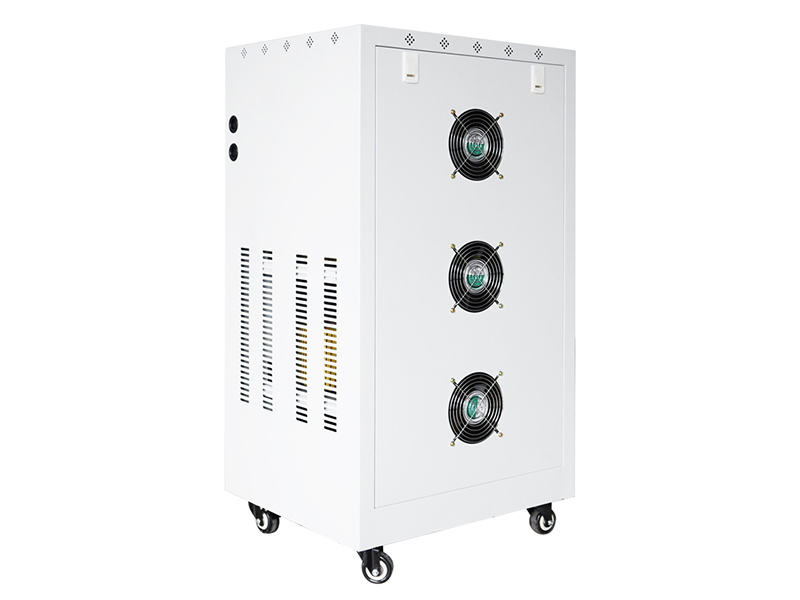

| طريقة التبريد | 3 مراوح |
