منظم شحن PWM

وحدة تحكم تعديل عرض النبض (PWM)

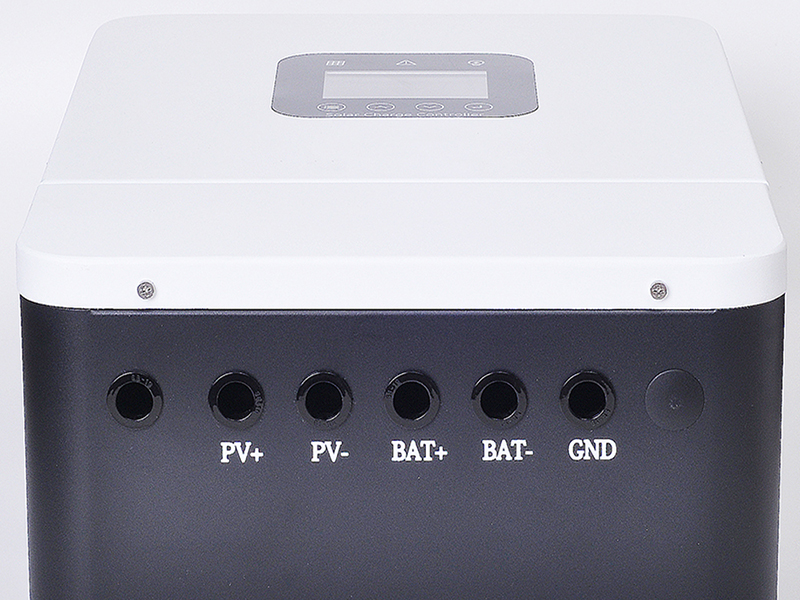

وحدة تحكم بتعديل عرض النبض (PWM) تم تصميمه خصيصاً لأنظمة توليد الطاقة الشمسية غير متصل بالشبكة. يمكن لوحدة التحكم التحكم بشكل فعال في الدائرة وإدارة توصيل وفصل الألواح الشمسية لتحقيق أقصى قدر من الاستفادة من الموارد.

طلب عرض سعر

التطبيقات

وحدة تحكم بتعديل عرض النبض (PWM) يستخدم بشكل أساسي في أنظمة توليد الطاقة الشمسية غير متصل بالشبكة، وأنظمة إمداد الطاقة الشمسية المختلفة، ومحطات قاعدة اتصالات DC، وأنظمة محطات الطاقة الشمسية صغيرة الحجم، والخ.

الخصائص

تتيح خوارزمية PID المتقدمة نظام أكثر دقة لإدارة طاقة البطارية.
يعمل وضع الشحن ثلاثي المراحل على زيادة الاستفادة من الوحدات الطاقة الشمسية (PV) والبطاريات.
يضمن التصميم المعياري الكامل IGBT استقرار وموثوقية وحدة التحكم وأداء النظام.
بروتوكول اتصال Modbus القياسي استناد إلى ناقل الاتصالات RS-485 (اختياري).

المواصفات

جهد نظام البطارية	48V	96V	192V	240V	360V	480V	540V	600V
أقصى جهد الدائرة المفتوحة للدخل PV	100V	200V	350V	450V	700V	950V	1000V	1000V
تيار الشحن المقنن	30A 50A 60A 80A 100A 120A 150A
عدد سلاسل الدخل PV	سلسلة واحدة
جهد الشخن المتوازن	57.6V	115.2V	230.4V	288V	432V	576V	648V	720V
جهد استعادة الشحن المتوازن	52.8V	105.6V	211.2V	264V	396V	528V	594V	660V
من الشحن المتوازن	120 دقيقة
جهد الشحن العائم	55.2V	110.4V	220.8V	276V	414V	552V	621V	690V
قطع الجهد الزائد	64V	128V	256V	320V	480V	640V	720V	800V
إعادة توصيل الجهد الزائد	60V	120V	240V	300V	450V	600V	675V	750V
مفاقيد اللاحمل	＜ 0.5W
درجة حرارة البيئة	-25℃ ~ 55℃
نوع النهاية الطرفية	محطة حاجز السلسلة TC
الارتفاع	لا تزيد عن 3000 متر، ينبغي أن يقلل من القدرة إذا كان الارتفاع مرتفع أكثر من 3000 متر
الرطوبة	من 0 إلى 98%، بدون تكثيف
درجة الحماية	IP32
العرض	شاشة LCD + أزرار اللمس
لغة العرض	الإنجليزية
إضاءة التنبيه	مؤشر الخطأ / مؤشر الشحن
مستوى الضوضاء	＜ 30dBA
طريقة التبريد	تبريد الهواء القسري بواسطة مروحة التحكم في درجة الحرارة
الأبعاد	420×345×157mm
الوزن الصافي	11KG
وظيفة اختيارية	خرج DC، RS485، GPRS
نوع البطارية القابلة للتطبيق	حمض الرصاص، جل، بطارية الليثيوم، الخ
طريقة الاتصالات	بروتوكول MODBUS RTU القياسي، واجهة RS485
